Συγκροτήματα ψυκτών θερμότητας με κολλημένο πτερύγιο

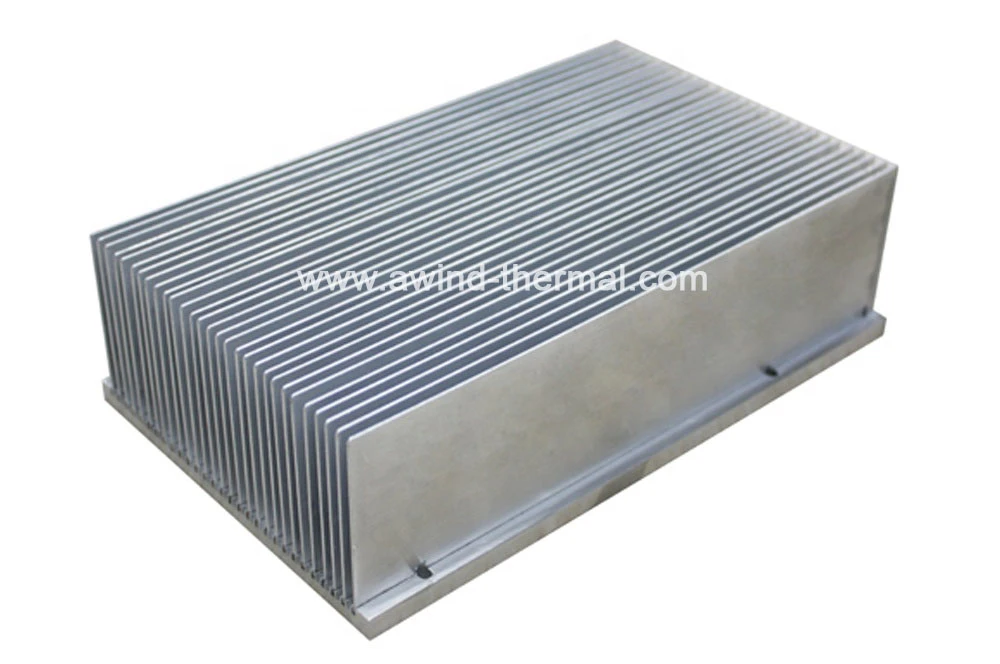

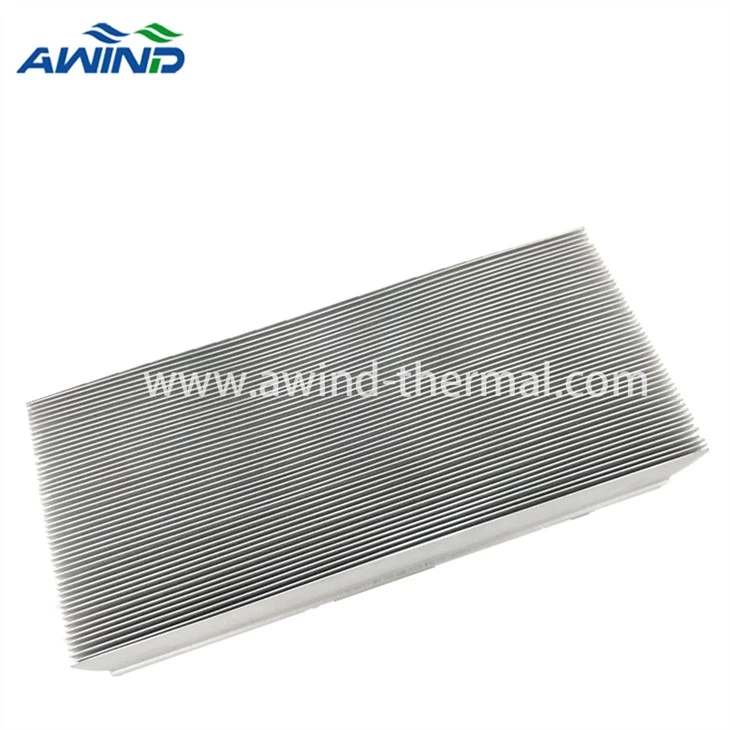

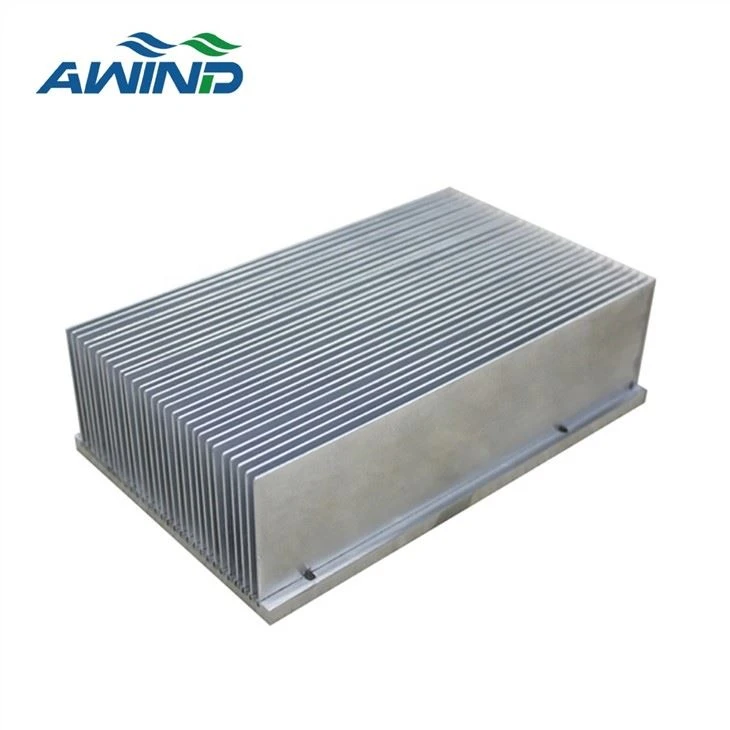

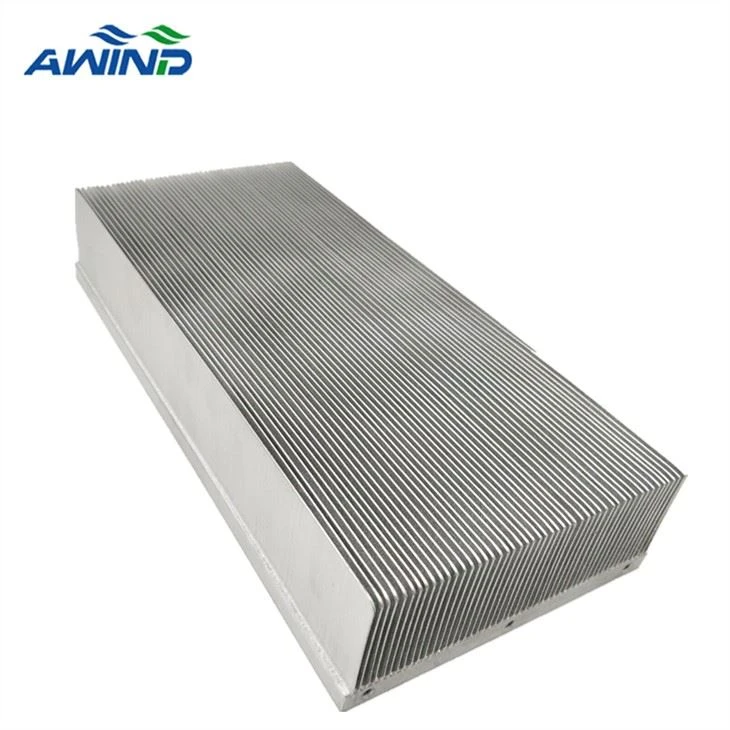

Συγκολλημένο πτερύγιοψύκτραΚατασκευάζεται από βάση αλουμινίου/χάλκινου με ξεχωριστά πτερύγια κολλημένα στις αυλακώσεις. Η τεχνική Bonded fin είναι μια συμβατική τεχνική κατασκευής ψύκτρας θερμότητας υψηλής ισχύος.

Αναπτύξαμε διάφορες τεχνικές συγκόλλησης μέσω των δικών μας τεχνικών καινοτομιών και αυτές περιλαμβάνουν υψηλής αγώγιμης θερμική εποξειδική συγκόλληση, συγκόλληση και συγκόλληση έτσι ώστε να ενισχυθεί σημαντικά η αξιοπιστία και η σταθερότητα της ψύξης και να αποφευχθεί κάθε πιθανός κίνδυνος.

Οι βάσεις από αλουμίνιο/χάλκινο μπορούν να εξωθηθούν, να χυτευτούν ή να υποβληθούν σε μηχανική επεξεργασία. Τα πτερύγια είτε τρυπούνται από υλικό σερπαντίνας είτε κόβονται από λεπτή πλάκα. Τα πτερύγια εισάγονται στις αυλακώσεις της βάσης και ενώνονται με εποξειδωτική, συγκόλληση ή συγκόλληση.

Διαδικασία Παραγωγής

1. Μια βάση κατεργάζεται ή εξωθείται από αλουμίνιο ή χαλκό.

2. Τα πτερύγια είναι αποτυπωμένα από ρολό αλουμινίου ή χαλκού.

3. Η στερέωση στη βάση επιτυγχάνεται με θερμική εποξειδική, συγκόλληση ή συγκόλληση.

Χαρακτηριστικά

1. Ο υψηλότερος λόγος διαστάσεων και η υψηλή πυκνότητα πτερυγίων των πτερυγίων αυξάνουν το εμβαδόν της επιφάνειας ψύξης έτσι ώστε η ψύκτρα με υψηλή απόδοση.

2. Χαμηλότερη θερμική αντίσταση για την απαγωγή θερμότητας της συσκευής υψηλής ισχύος.

3. Το πτερύγιο αλουμινίου, η βάση χαλκού, η βάση αλουμινίου μπορούν να συναρμολογηθούν σε συνδεδεμένα συγκροτήματα πτερυγίων.

4. Πτερύγια κατασκευασμένα από λαμαρίνα ή εξώθηση, προσαρμοσμένα σχέδια διαθέσιμα, η μεταλλική πλάκα είναι κατασκευασμένη από πτερύγια, τα οποία μπορούν να κοπούν σε συγκεκριμένο μέγεθος.

5. Μπορούμε να προσαρμόσουμε τα φτερά σας σύμφωνα με τις απαιτήσεις θερμικής απόδοσης και τους περιορισμούς ύψους συσκευασίας. Για πιο σύνθετα σχέδια, μπορούμε να εξωθήσουμε πτερύγια σε συγκεκριμένα σχήματα και μήκη.

6. Χρησιμοποιείται για εφαρμογές ψύξης με εξαναγκασμένη συναγωγή υψηλής ισχύος.

7. Ρητίνη συγκόλλησης με υψηλή θερμική αγωγιμότητα για ελάχιστη θερμική απώλεια.

8. Διαχέετε περισσότερη θερμότητα από τις συμβατικές ψύκτρες με το ίδιο αποτύπωμα.

9. Μειώστε την ψύκτρα και τον συνολικό όγκο του συστήματος.

10. Αυξήστε την επιφάνεια ψύξης αλουμινίου κατά δύο έως τρεις φορές από την παραδοσιακή ψύκτρα.

Κατασκευή μαύρων ανοδιωμένων κολλημένων ψυκτών πτερυγίων

Δεν το προτείνουμε λόγω υψηλού κόστους. Επίσης, το μαύρο φινίρισμα δεν συμβάλλει πολύ στη μείωση της θερμότητας στην εξαναγκασμένη μεταφορά. Το διαυγές, χρωμικό χρυσό εφαρμόζεται συχνά για να προστατεύσει τα κολλημένα πτερύγια από τη διάβρωση.

Bonded Fin Heat Sinks από αλουμίνιο και χαλκό

Διαθέτουμε δεκαετίες πείρας στη συγκόλληση χάλκινων πτερυγίων σε βάση αλουμινίου. Τα χάλκινα πτερύγια συναρμολογούνται σε συνδυασμό με πτερύγια αλουμινίου για εξοικονόμηση κόστους και αύξηση της θερμικής απόδοσης σε ορισμένες εφαρμογές.

Εφαρμογή

Τα χαρακτηριστικά των ψυκτών θερμότητας με κολλημένο πτερύγιο περιλαμβάνουν περισσότερα πτερύγια ανά ίντσα, μικρότερο διάκενο πτερυγίων και ευέλικτο ύψος και πλάτος προφίλ, έτσι ώστε να είναι κατάλληλες για διαφορετικά μεγέθη χώρου εφαρμογής. Αυτό το είδος ψύκτρας είναι μικρό σε μέγεθος και ελαφρύ σε βάρος, επομένως αποτελεί ιδανική επιλογή για ψύξη εξοπλισμού υψηλής ισχύος. Η ψύκτρα με κολλημένο πτερύγιο έχει εφαρμοστεί άγρια ​​σε συσκευές IGBT, συσκευές συγκόλλησης, συσκευές κινητήρων, ημι-υψηλής ισχύος, σύστημα λέιζερ, ανανεώσιμη ενέργεια, αυτοματισμός εργοστασίων, θερμοηλεκτρικές μονάδες - TEC, αδιάλειπτα τροφοδοτικά, διακόπτες ηλεκτροσυγκόλλησης εναλλασσόμενου ρεύματος, τροφοδοσία ρεύματος, Rect, Εξοπλισμός διόρθωσης, κινητήρες ελέγχου πρόσφυσης.
