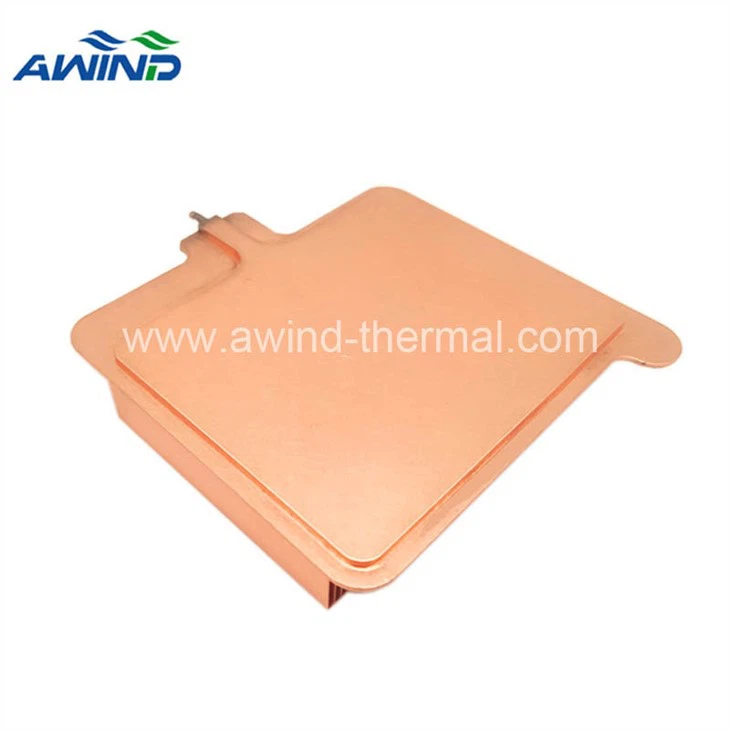

οθάλαμος ατμώνΟι μονάδες ψύξης είναι ένας θάλαμος κενού με μικροδομή στο εσωτερικό τοίχωμα, συνήθως κατασκευασμένος από χαλκό. Όταν η θερμότητα μεταφέρεται από την πηγή θερμότητας στην περιοχή εξάτμισης, το ψυκτικό στην κοιλότητα του θαλάμου ατμού αρχίζει να εξατμίζεται αφού θερμανθεί σε περιβάλλον χαμηλού κενού. Αυτή τη στιγμή, η θερμότητα απορροφάται και ο όγκος διαστέλλεται γρήγορα. Το ψυκτικό μέσο αερίου φάσης γεμίζει γρήγορα ολόκληρη την κοιλότητα του θαλάμου ατμών. Όταν το μέσο εργασίας αέριας φάσης έρθει σε επαφή με μια σχετικά ψυχρή περιοχή, θα προκύψει συμπύκνωση. Η θερμότητα που συσσωρεύεται κατά την εξάτμιση απελευθερώνεται με συμπύκνωση και το συμπυκνωμένο ψυκτικό θα επιστρέψει στην πηγή θερμότητας της εξάτμισης μέσω του τριχοειδούς σωλήνα μικροδομής. Αυτή η λειτουργία θα επαναληφθεί στον θάλαμο.
Υλικό: συνήθως από χαλκό
Δομή: θάλαμος κενού με μικροδομή στον εσωτερικό τοίχο
Χρησιμοποιείται κυρίως για: διακομιστή, κάρτες γραφικών υψηλής τεχνολογίας και άλλα προϊόντα
Τιμή θερμικής αντίστασης: 0.25 μοίρες /W
Θερμοκρασία εφαρμογής: 0 βαθμοί ~150 βαθμοί
Η πλάκα ψύκτρας vc χρησιμοποιείται συνήθως για ηλεκτρονικά προϊόντα που απαιτούν μικρό όγκο ή ταχεία απαγωγή θερμότητας. Προς το παρόν, χρησιμοποιείται κυρίως σε διακομιστές, κάρτες γραφικών υψηλής τεχνολογίας και άλλα προϊόντα. Είναι ένας ισχυρός ανταγωνιστής του σωλήνα θερμότητας. Η πλάκα ψύκτρας vc είναι μια επίπεδη πλάκα στην εμφάνιση, με κάλυμμα στο επάνω και στο κάτω μέρος για να κλείνουν το ένα το άλλο,
Στηρίζεται σε χάλκινες κολώνες. Τα άνω και κάτω φύλλα χαλκού της πλάκας ομογενοποίησης είναι κατασκευασμένα από χαλκό χωρίς οξυγόνο, συνήθως με καθαρό νερό ως ρευστό εργασίας, και η τριχοειδής δομή είναι κατασκευασμένη από πυροσυσσωμάτωση σκόνης χαλκού ή πλέγμα χαλκού. Εφόσον η πλάκα του θαλάμου ατμού διατηρεί τα χαρακτηριστικά της επίπεδης πλάκας, το περίγραμμα του σχήματος εξαρτάται από το περιβάλλον της εφαρμοζόμενης μονάδας απαγωγής θερμότητας, χωρίς υπερβολικό περιορισμό, και δεν υπάρχει περιορισμός στη γωνία τοποθέτησης κατά τη χρήση. Στην πρακτική εφαρμογή, η διαφορά θερμοκρασίας που μετράται σε οποιαδήποτε δύο σημεία της επίπεδης πλάκας μπορεί να είναι μικρότερη από 10 βαθμό , που είναι πιο ομοιόμορφη από την επίδραση της αγωγιμότητας θερμότητας του σωλήνα θερμότητας στην πηγή θερμότητας, εξ ου και το όνομα του την πλάκα του θαλάμου ατμών. Η θερμική αντίσταση της κοινής πλάκας εξισορρόπησης θερμοκρασίας είναι 0.25 μοίρες /W, η οποία χρησιμοποιείται στους 0 βαθμούς ~150 μοίρες.
Υπάρχουν τέσσερα κύρια στάδια στερεοποίησης. Ο θάλαμος ατμών είναι μια διφασική ρευστή συσκευή που σχηματίζεται με έγχυση καθαρού νερού σε ένα δοχείο γεμάτο μικροδομές. Η θερμότητα εισέρχεται στην πλάκα μέσω της αγωγιμότητας θερμότητας από την εξωτερική περιοχή υψηλής θερμοκρασίας. Το νερό γύρω από τη σημειακή πηγή θερμότητας θα απορροφήσει γρήγορα τη θερμότητα και θα εξατμιστεί σε ατμό, αφαιρώντας μεγάλη ποσότητα θερμότητας. Χρησιμοποιήστε ξανά τη λανθάνουσα θερμότητα των υδρατμών. Όταν ο ατμός στην πλακέτα διαχέεται από την περιοχή υψηλής πίεσης στην περιοχή χαμηλής πίεσης (δηλαδή την περιοχή χαμηλής θερμοκρασίας) και ο ατμός έρθει σε επαφή με το εσωτερικό τοίχωμα με χαμηλότερη θερμοκρασία, οι υδρατμοί θα συμπυκνωθούν γρήγορα σε υγρό και θα απελευθερώσουν θερμική ενέργεια. Το συμπυκνωμένο νερό ρέει πίσω στο σημείο της πηγής θερμότητας μέσω της τριχοειδούς δράσης της μικροδομής για να ολοκληρώσει έναν κύκλο μεταφοράς θερμότητας, σχηματίζοντας ένα σύστημα κύκλου δύο φάσεων όπου συνυπάρχουν νερό και ατμός. Η αεριοποίηση του νερού στον θάλαμο ατμών συνεχίζεται και η πίεση στον θάλαμο θα διατηρήσει την ισορροπία με την αλλαγή της θερμοκρασίας.
Ο συντελεστής θερμικής αγωγιμότητας του νερού είναι χαμηλός όταν λειτουργεί σε χαμηλή θερμοκρασία, αλλά επειδή το ιξώδες του νερού θα αλλάξει με τη θερμοκρασία, ο θάλαμος ατμού μπορεί επίσης να λειτουργήσει στους 5 βαθμούς ή 10 βαθμούς. Εφόσον η παλινδρόμηση υγρού πραγματοποιείται από τριχοειδική δύναμη, ο θάλαμος ατμού επηρεάζεται λιγότερο από τη βαρύτητα και ο χώρος σχεδιασμού του συστήματος εφαρμογής μπορεί να χρησιμοποιηθεί σε οποιαδήποτε γωνία. Ο θάλαμος ατμού είναι μια πλήρως σφραγισμένη παθητική συσκευή χωρίς τροφοδοσία ρεύματος ή κινούμενα εξαρτήματα.
Σύνδεση διάχυσης και σύνθετη μικροδομή χαλκού πλέγματος
Διαφορετικό από τον σωλήνα αγωγιμότητας θερμότητας, τον θάλαμο ατμώνμονάδες ψύξηςγίνεται πρώτα με ηλεκτρική σκούπα και μετά με έγχυση καθαρού νερού, ώστε να γεμίσουν όλες οι μικροδομές. Το γεμάτο μέσο δεν χρησιμοποιεί μεθανόλη, αλκοόλη, ακετόνη κ.λπ., αλλά χρησιμοποιεί απαερωμένο καθαρό νερό, επομένως δεν θα υπάρχουν περιβαλλοντικά προβλήματα και η απόδοση και η ανθεκτικότητα του θαλάμου ατμών μπορούν να βελτιωθούν.
Υπάρχουν κυρίως δύο τύποι μικροδομών στην πλάκα ομογενοποίησης: πυροσυσσωμάτωση σε σκόνη και πολυστρωματικό πλέγμα χαλκού, τα οποία έχουν και τα δύο το ίδιο αποτέλεσμα. Ωστόσο, η ποιότητα της σκόνης και η ποιότητα πυροσυσσωμάτωσης της μικροδομής πυροσυσσωματωμένης σε σκόνη δεν είναι εύκολο να ελεγχθούν, ενώ η μικροδομή πολυστρωματικού πλέγματος χαλκού εφαρμόζεται με το φύλλο χαλκού και το πλέγμα χαλκού πάνω και κάτω από τον θάλαμο ατμών συγκόλλησης διάχυσης και η συνοχή και η δυνατότητα ελέγχου του ανοίγματος είναι καλύτερη από τη μικροδομή της πυροσυσσωματωμένης σκόνης και η ποιότητα είναι πιο σταθερή. Η υψηλή συνοχή μπορεί να κάνει τη ροή του υγρού πιο ομαλά, γεγονός που μπορεί να μειώσει σημαντικά το πάχος της μικροδομής και το πάχος του θαλάμου ατμών.
Η βιομηχανία έχει πάχος πλάκας 3,00mm σε μεταφορά θερμότητας 150 W. Επειδή η ποιότητα του θαλάμου ατμών με τη μικροδομή πυροσυσσωματωμένης σε σκόνη χαλκού δεν είναι εύκολο να ελεγχθεί, η συνολική μονάδα απαγωγής θερμότητας συνήθως χρειάζεται να συμπληρωθεί με το σχεδιασμό σωλήνων αγωγιμότητας θερμότητας.
Η αντοχή συγκόλλησης του πολυστρωματικού πλέγματος χαλκού με συγκόλληση διάχυσης είναι ίδια με αυτή του βασικού μετάλλου. Λόγω της υψηλής αεροστεγανότητάς του, δεν χρειάζεται συγκόλληση και δεν θα υπάρξει απόφραξη της μικροδομής κατά τη διαδικασία συγκόλλησης. Ο θάλαμος ατμού που κατασκευάζεται από τη συγκόλληση διάχυσης έχει καλύτερη ποιότητα και μεγαλύτερη διάρκεια ζωής.
Εάν η τρύπα διαρρεύσει μετά την κατασκευή με τη μέθοδο συγκόλλησης διάχυσης, μπορεί επίσης να επισκευαστεί με εκ νέου επεξεργασία. Εκτός από τη συγκόλληση διάχυσης του πολυστρωματικού πλέγματος χαλκού, ο σχεδιασμός του θαλάμου ατμού του πλέγματος χαλκού μικρότερου ανοίγματος κοντά στην πηγή θερμότητας μπορεί να κάνει το καθαρό νερό στην περιοχή εξάτμισης να αναπληρώνεται γρήγορα και την κυκλοφορία του συνολικού θαλάμου ατμού πιο ομαλή.
Επιπλέον, η μικροδομή έχει διαμορφωθεί σε ένα τοπικό σχέδιο, το οποίο μπορεί να εφαρμοστεί στον σχεδιασμό απαγωγής θερμότητας πολλαπλών πηγών θερμότητας. Ως εκ τούτου, η ροή θερμότητας ανά μονάδα επιφάνειας του θαλάμου ατμών που σχεδιάζεται με συγκόλληση διάχυσης και περιφερειακό ιεραρχικό σχεδιασμό αυξάνεται σημαντικά και το αποτέλεσμα μεταφοράς θερμότητας είναι καλύτερο από αυτό της συντηγμένης πλάκας ομογενοποίησης μικροδομής.
Η εφαρμογή της πλάκας εξισορρόπησης θερμοκρασίας στον υπολογιστή
Λόγω της σχετικά ώριμης τεχνολογίας και του χαμηλού κόστους του σωλήνα θερμότητας, η τρέχουσα ανταγωνιστικότητα στην αγορά της ψύκτρας θαλάμου ατμού εξακολουθεί να είναι κατώτερη από αυτή του σωλήνα θερμότητας.
Ωστόσο, λόγω των χαρακτηριστικών ταχείας διάχυσης θερμότητας του θαλάμου ατμών, η τρέχουσα εφαρμογή του στοχεύει στην αγορά όπου η κατανάλωση ενέργειας ηλεκτρονικών προϊόντων όπως CPU ή GPU είναι μεγαλύτερη από 80W~100W. Επομένως, ο θάλαμος ατμού είναι ως επί το πλείστον προσαρμοσμένα προϊόντα, τα οποία είναι κατάλληλα για ηλεκτρονικά προϊόντα που απαιτούν μικρό όγκο ή ταχεία απαγωγή θερμότητας. Προς το παρόν, χρησιμοποιείται κυρίως σε διακομιστές, κάρτες γραφικών υψηλής τεχνολογίας και άλλα προϊόντα. Στο μέλλον, μπορεί επίσης να χρησιμοποιηθεί σε τηλεπικοινωνιακό εξοπλισμό υψηλής τάξης, φωτισμό LED υψηλής ισχύος και άλλη απαγωγή θερμότητας.
Η μελλοντική ανάπτυξη του θαλάμου ατμών
Επί του παρόντος, οι κύριες μέθοδοι για την κατασκευή της δισδιάστατης τριχοειδούς δομής διάχυσης θερμότητας του θαλάμου ατμών περιλαμβάνουν πυροσυσσωμάτωση, πλέγμα χαλκού, αυλάκωση, μεταλλική μεμβράνη κ.λπ.
Όσον αφορά την τεχνική ανάπτυξη, ο στόχος των ερευνητών ήταν πάντα ο τρόπος περαιτέρω μείωσης της θερμικής αντίστασης του θαλάμου ατμών και η ενίσχυση της αγωγιμότητας της θερμότητας στο μέλλον, έτσι ώστε να ταιριάζει με τα ελαφρύτερα πτερύγια, όπως το αλουμίνιο. Όσον αφορά την παραγωγή, είναι η κατεύθυνση της βιομηχανικής ανάπτυξης να βελτιώσει την απόδοση της παραγωγής και να βρει τρόπους μείωσης του κόστους των συνολικών λύσεων ψύξης.
Όσον αφορά την εφαρμογή του προϊόντος, ο θάλαμος ατμού έχει επεκταθεί από μονοδιάστατη σε δισδιάστατη αγωγιμότητα θερμότητας σε σύγκριση με τον σωλήνα θερμότητας.
Στο μέλλον, για την επίλυση άλλων πιθανών εφαρμογών απαγωγής θερμότητας, η λύση θαλάμου ατμού αναπτύσσεται διαδοχικά.
Συμπέρασμα:
Ο θάλαμος ατμού είναι ένα είδος επίπεδου σωλήνα θερμότητας, ο οποίος μπορεί γρήγορα να μεταφέρει τη ροή θερμότητας που συγκεντρώνεται στην επιφάνεια της πηγής θερμότητας και να τη διαχέει στη μεγάλη περιοχή της επιφάνειας συμπύκνωσης, προωθώντας έτσι την εκπομπή θερμότητας και μειώνοντας την πυκνότητα ροής θερμότητας της επιφάνειας του εξαρτήματος .
Δομή του θαλάμου ατμών: μια τελείως κλειστή επίπεδη κοιλότητα αποτελείται από μια κάτω πλάκα, ένα πλαίσιο και μια πλάκα κάλυψης. Το τοίχωμα μέσα στην κοιλότητα είναι εξοπλισμένο με δομή τριχοειδούς πυρήνα που απορροφά υγρά. Η δομή του τριχοειδούς πυρήνα μπορεί να είναι ένα μεταλλικό συρμάτινο πλέγμα, μια μικροαυλάκωση, ένα σύρμα ινών ή ένας πυρήνας με πυροσυσσωματωμένη μεταλλική σκόνη και αρκετοί συνδυασμοί δομών. Εάν είναι απαραίτητο, θα τοποθετηθεί μια δομή στήριξης στο εσωτερικό του θαλάμου για να ξεπεραστεί η παραμόρφωση που προκαλείται από την κατάθλιψη και τη θέρμανση λόγω αναρρόφησης κενού.
Πλεονεκτήματα του θαλάμου ατμού: το μικρό μέγεθος μπορεί να κάνει την ψύκτρα τόσο λεπτή όσο η αρχική χαμηλή κατανάλωση ενέργειας. Η αγωγιμότητα της θερμότητας είναι γρήγορη και δεν είναι εύκολο να προκληθεί συσσώρευση θερμότητας. Το σχήμα δεν είναι περιορισμένο και μπορεί να είναι τετράγωνο, στρογγυλό κ.λπ., ώστε να προσαρμόζεται σε διάφορα περιβάλλοντα απαγωγής θερμότητας. Χαμηλή θερμοκρασία εκκίνησης. Υψηλή ταχύτητα μεταφοράς θερμότητας. Καλή απόδοση εξισορρόπησης θερμοκρασίας. Υψηλή ισχύς εξόδου. Χαμηλό κόστος κατασκευής. Μεγάλη διάρκεια ζωής. Ελαφρύ βάρος.
Εφαρμογή του θαλάμου ατμού στον τομέα των υπολογιστών: το μεγαλύτερο μέρος του θαλάμου ατμών είναι προσαρμοσμένα προϊόντα, τα οποία είναι κατάλληλα για ηλεκτρονικά προϊόντα που απαιτούν μικρό όγκο ή ταχεία διάχυση θερμότητας. Προς το παρόν, χρησιμοποιείται κυρίως σε διακομιστές, tablet, κάρτες γραφικών υψηλής τεχνολογίας και άλλα προϊόντα. Στο μέλλον, μπορεί επίσης να χρησιμοποιηθεί σε τηλεπικοινωνιακό εξοπλισμό υψηλής τάξης, φωτισμό LED υψηλής ισχύος και άλλη απαγωγή θερμότητας.
