Η κορυφαία τεχνολογία κάμψης γωνίας R της Awind για πλάκες ψύξης σωλήνων από ανοξείδωτο χάλυβα

Ποια είναι η γωνία R-μιας πλάκας υδρόψυξης;

Η ακτίνα κάμψης αναφέρεται στην εσωτερική γωνιακή ακτίνα του λυγισμένου τμήματος κατά τη διάρκεια της διαδικασίας κάμψης της πλάκας υδρόψυξης.
Για παράδειγμα, εάν μια πλάκα αλουμινίου με πάχος 3 mm κάμπτεται υπό γωνία 90 μοιρών, η ακτίνα της εσωτερικής καμπύλης περιοχής είναι αυτή που ονομάζουμε γωνία R.

Το κόκκινο βέλος είναι η γωνία R

Ο ρόλος και η σημασία της γωνίας R

Ο λογικός σχεδιασμός της γωνίας R έχει μεγάλη σημασία για τη βελτίωση της αξιοπιστίας και της απόδοσης απαγωγής θερμότητας των υγρών ψυχρών πλακών, η οποία αντανακλάται στις ακόλουθες πτυχές:

1. Αποτρέψτε το ράγισμα του υλικού

Εάν η γωνία R είναι πολύ μικρή κατά την κάμψη, το υλικό είναι επιρρεπές σε θραύση λόγω τοπικής συγκέντρωσης τάσεων, ειδικά για μέταλλα με χαμηλή ολκιμότητα, όπως κράματα αλουμινίου.

2. Βελτιώστε την ακρίβεια και τη συνέπεια της συναρμολόγησης

Ο κατάλληλος σχεδιασμός γωνίας R-βοηθά στην επίτευξη υψηλής

3. Εξασφαλίστε την ακεραιότητα του καναλιού ψύξης

Μια πολύ μικρή γωνία R μπορεί να συμπιέσει ή να καταστρέψει τις εσωτερικές δομές ψύξης (όπως κανάλια συγκόλλησης με λέιζερ, μικροκανάλια κ.λπ.), επηρεάζοντας τη ροή του υγρού και συνεπώς μειώνοντας την απόδοση ψύξης.

4. Βελτιστοποιήστε το σχεδιασμό της δομής συγκόλλησης

Οι υδρόψυκτες πλάκες συνδέονται συχνά με τις πλάκες κάλυψης μέσω συγκόλλησης με τριβή, συγκόλλησης με λέιζερ και άλλων διεργασιών συγκόλλησης. Μια λογική γωνία R-μπορεί να βελτιώσει την ποιότητα συγκόλλησης και την αξιοπιστία της σφράγισης.

Ο άμεσος αντίκτυπος της κάμψης της γωνίας R-στην απόδοση των πλακών που ψύχονται με νερό{{1}

Ο σχεδιασμός της γωνίας R{0}}δεν σχετίζεται μόνο με τη σκοπιμότητα της δομικής διαμόρφωσης, αλλά επηρεάζει επίσης άμεσα την απόδοση των πλακών ψύξης νερού, συμπεριλαμβανομένων:

1. Υπάρχει ρωγμή ή ισοπέδωση σωλήνων από χαλκό ή από ανοξείδωτο χάλυβα;

2. Εάν το κανάλι εσωτερικής ροής παραμένει ανεμπόδιστο.

3. Εάν η συνολική δομή έχει υποστεί παραμόρφωση.

4. Έχει μειωθεί η απόδοση απαγωγής θερμότητας λόγω τοπικής αντίστροφης ροής, νεκρών γωνιών και άλλων προβλημάτων.

Σύγκριση σχεδίασης γωνίας R- μεταξύ σωλήνων χαλκού και ανοξείδωτου χάλυβα σε υγρές ψυχρές πλάκες

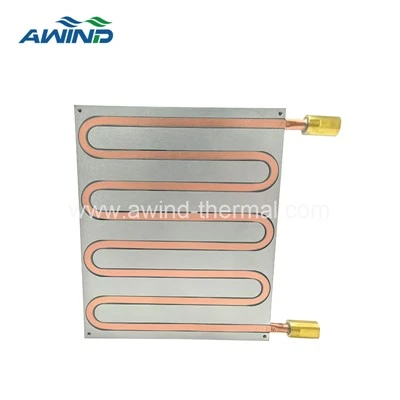

Σε πλάκες ψύξης νερού θαμμένου σωλήνα, χρησιμοποιούνται συνήθως σωλήνες χαλκού και σωλήνες από ανοξείδωτο χάλυβα λόγω της εξαιρετικής θερμικής αγωγιμότητας και της ώριμης τεχνολογίας επεξεργασίας τους. Ωστόσο, λόγω υλικών διαφορών, έχουν τόσο ομοιότητες όσο και σημαντικές διαφορές στο σχεδιασμό της γωνίας R-.

κοινά σημεία:

1. Πρέπει να τηρείται η αρχή της ελάχιστης ακτίνας κάμψης
Και οι δύο τύποι σωλήνων πρέπει να διασφαλίζουν ότι η ακτίνα κάμψης δεν είναι μικρότερη από την ελάχιστη επιτρεπόμενη τιμή για την αποφυγή ρωγμών, ισοπέδωσης ή τσαλακώματος του εσωτερικού τοιχώματος.

2. Η γωνία R σχετίζεται στενά με τη διάμετρο του σωλήνα
Η γωνία R υπολογίζεται συνήθως χρησιμοποιώντας τη μέθοδο "εξωτερική διάμετρος σωλήνα x συντελεστής", όπως R Μεγαλύτερη ή ίση με 5~8 x εξωτερική διάμετρος σωλήνα.

3. Επηρεάζει την ομαλότητα των καναλιών ροής και την απόδοση απαγωγής θερμότητας
Μια πολύ μικρή ακτίνα κάμψης μπορεί να προκαλέσει αύξηση στην αντίσταση ροής, μείωση της ταχύτητας ροής και ακόμη και να δημιουργήσει τοπικά τυφλά σημεία απαγωγής θερμότητας.

4. Η γωνία R πρέπει να σημειώνεται ευκρινώς στο σχέδιο
Δεν είναι δυνατή η προεπιλογή επεξεργασίας, διαφορετικά το πραγματικό τελικό προϊόν μπορεί να αποκλίνει σημαντικά από το σχέδιο.

Διαφορική σύγκριση:

Γιατί ο σωλήνας από ανοξείδωτο χάλυβα εξακολουθεί να χρησιμοποιείται συχνά σε πλάκες υγρής ψύξης παρά τη χαμηλότερη δυσκολία επεξεργασίας, τη γωνία κάμψης και τη θερμική αγωγιμότητα σε σύγκριση με τον χαλκοσωλήνα;

1. Ισχυρή αντοχή στη διάβρωση. Ο ανοξείδωτος χάλυβας παρουσιάζει ισχυρή αντοχή στη διάβρωση στο νερό, την αιθυλενογλυκόλη, το ψυκτικό φθόριο, το λάδι κ.λπ., καθιστώντας τον κατάλληλο για σκληρά περιβάλλοντα όπως παραθαλάσσια, χημικά εργοστάσια και έκθεση σε εξωτερικούς χώρους

2. Υψηλή θλιπτική αντοχή. Οι σωλήνες από ανοξείδωτο χάλυβα έχουν λεπτά τοιχώματα αλλά υψηλή αντοχή και μπορούν να αντέξουν υψηλότερες πιέσεις εργασίας (όπως μεγαλύτερες από 1 MPa) χωρίς παραμόρφωση ή σκάσιμο

3. Ανθεκτικό στην οξείδωση υψηλής θερμοκρασίας. Δεν οξειδώνεται εύκολα σε υψηλές θερμοκρασίες, κατάλληλο για χρήση σε εξοπλισμό με υψηλές θερμοκρασίες (όπως λέιζερ, ηλεκτρονικά ισχύος)

4. Καλή συμβατότητα. Το υλικό από ανοξείδωτο χάλυβα έχει καλή χημική σταθερότητα και είναι κατάλληλο για εφαρμογές με διαφορετικούς τύπους υγρών ή υψηλές απαιτήσεις καθαριότητας, όπως ιατρικός εξοπλισμός και πειραματικός εξοπλισμός

5. Καλή μηχανική σταθερότητα. Ο ανοξείδωτος χάλυβας έχει υψηλή σκληρότητα και συντελεστή ελαστικότητας, καθιστώντας δύσκολη την παραμόρφωση ή τη ρωγμή της κατασκευής μετά από μακροχρόνια-χρήση

Εάν επιδιώκεταιμακροπρόθεσμη-αξιοπιστία, χημική σταθερότητα ή περιβαλλοντική προσαρμοστικότητα, πρέπει να ληφθούν υπόψη οι σωλήνες από ανοξείδωτο χάλυβα.
Αν και οι σωλήνες από ανοξείδωτο χάλυβα είναι δύσκολο να λυγίσουν και έχουν κακή θερμική αγωγιμότητα, η αντίστασή τους στη διάβρωση, η υψηλή πίεση και η απόδοση σε υψηλές θερμοκρασίες υπό σκληρές συνθήκες εργασίας δεν μπορούν να αντικατασταθούν από χαλκοσωλήνες. Το μειονέκτημά του «είναι στην πραγματικότητα ένα» πλεονέκτημα «σε ορισμένες περιπτώσεις - ακριβώς επειδή είναι «αρκετά σκληρό και σταθερό» είναι κατάλληλο για σενάρια ψύξης υψηλού-τελικού.

Ορισμένες εφαρμογές ψύκτρας πλάκας ψύξης νερού που χρησιμοποιούν συνήθως σωλήνες από ανοξείδωτο χάλυβα ως κανάλια ροής. Για παράδειγμα: ιατρικός εξοπλισμός (όπως μαγνητική τομογραφία), λέιζερ/βιομηχανική κοπή, εξοπλισμός αποθήκευσης ενέργειας/επικοινωνίας, χημικός εξοπλισμός/εξοπλισμός ημιαγωγών, συστήματα ψύξης υψηλής-πίεσης.

Η κορυφαία τεχνολογία κάμψης γωνίας R της Awind για πλάκες από σωλήνες από ανοξείδωτο χάλυβα που ψύχονται με νερό-

Στη διαδικασία κάμψης γωνίας R της ψύκτρας υγρών ψυκτικών πλακών από σωλήνα από ανοξείδωτο χάλυβα υψηλής δυσκολίας, η Awind βρίσκεται στην πρώτη γραμμή του κλάδου με εξαιρετικές σχεδιαστικές δυνατότητες και διαδικασίες κατασκευής.

Ως γνωστόν, ο ανοξείδωτος χάλυβας είναι πιο σκληρός και πιο ελαστικός από τον χαλκό και είναι πιο επιρρεπής σε προβλήματα όπως η ανάκαμψη και το ράγισμα του σωλήνα κατά την κάμψη. Ειδικά όταν επιδιώκουμε μικρές γωνίες R, η δυσκολία επεξεργασίας του αυξάνεται γεωμετρικά. Ως εκ τούτου, η επίτευξη μικρής κάμψης γωνίας R{2}}με παράλληλη διασφάλιση της ακεραιότητας του καναλιού ψύξης και της απόδοσης θερμικής αγωγιμότητας είναι μια τεράστια πρόκληση για την τεχνική διαδικασία.

Η Awind εστιάζει στην έρευνα και την κατασκευή προϊόντων υδρόψυξης για πολλά χρόνια, ξεπερνώντας συνεχώς τεχνικές δυσκολίες όπως κάμψη, συναρμολόγηση και συγκόλληση και τελικά δημιουργώντας μια πλάκα υδρόψυξης με σωλήνα από ανοξείδωτο χάλυβα που αντιπροσωπεύει το τεχνολογικό ύψος της βιομηχανίας. Έχει εξαιρετική απόδοση σε μικρό έλεγχο γωνίας R-, συντήρηση καναλιών, βελτιστοποίηση θερμικής αντίστασης και άλλες πτυχές.

Το προϊόν επισημαίνει τις ακόλουθες παραμέτρους:
Προδιαγραφές μεγέθους: 152,4 mm × 133,35 mm × 13,97 mm (Μ × Π × Υ)

Υλικό υποστρώματος: κράμα αλουμινίου AL6063

Υλικό θαμμένου σωλήνα: σωλήνας από ανοξείδωτο χάλυβα SUS, διάμετρος D9,53mm, πάχος τοιχώματος T0,89mm

Ελάχιστη γωνία R{0}}που επιτεύχθηκε: 9,02 mm (συνιστάται για συμπλήρωση της πραγματικής τιμής)

Στο σχεδιασμό υδρόψυκτων πλακών, η συνιστώμενη τιμή για τη γωνία R-(ακτίνα κάμψης) είναι συνήθως 3-5 φορές την εξωτερική διάμετρο του σωλήνα για να διασφαλιστεί η ποιότητα διαμόρφωσης και η ομαλότητα του ρευστού του σωλήνα κατά τη διαδικασία κάμψης. Ο τύπος υπολογισμού που χρησιμοποιείται συνήθως είναι:
R=k×D
Μεταξύ αυτών:

Το R αντιπροσωπεύει την ακτίνα κάμψης (μονάδα: mm)

D είναι η εξωτερική διάμετρος του αγωγού (μονάδα: mm)

K είναι ο συντελεστής υλικού, με ένα γενικό εύρος τιμών ως εξής:

Χάλκινος σωλήνας: 3-4

Ανοξείδωτος σωλήνας: 4-5

Λαμβάνοντας ως παράδειγμα τον σωλήνα ψύξης από ανοξείδωτο χάλυβα σε αυτό το παράδειγμα, με εξωτερική διάμετρο 9,53 mm (δηλ.. 3/8 ίντσα), η συνιστώμενη ελάχιστη ακτίνα κάμψης είναι:

𝑅=(9,53/2)×4=19.06χιλ

Αλλά στην πραγματικότητα, μπορούμε να επιτύχουμε τα R=9.02mm

Αυτός ο σχεδιασμός με εξαιρετικά μικρή ακτίνα κάμψης είναι εξαιρετικά δύσκολος ακόμη και για χάλκινους σωλήνες, αλλά η Awind έχει εφαρμόσει αυτή τη διαδικασία σε σωλήνες από ανοξείδωτο χάλυβα, διασφαλίζοντας σταθερή και αξιόπιστη συνολική απόδοση της πλακέτας και συνεχή απόδοση απαγωγής θερμότητας. Αυτό το προϊόν αποδεικνύει πλήρως τη βαθιά τεχνογνωσία της Awind στην κάμψη ακριβείας, τον πολύπλοκο έλεγχο καναλιών και τη βελτιστοποίηση του συστήματος απαγωγής θερμότητας.

σύναψη

Η γωνία R της πλάκας ψύξης νερού, αν και είναι μικρή λεπτομέρεια, σχετίζεται με τη δομική ασφάλεια, την απόδοση απαγωγής θερμότητας και το κόστος κατασκευής. Η κορυφαία απόδοση της Awind στην τεχνολογία κάμψης σωλήνων από ανοξείδωτο χάλυβα όχι μόνο επιλύει πολλαπλά τεχνικά προβλήματα σε δομές υψηλής-πυκνότητας και συμπαγείς δομές, αλλά παρέχει επίσης ισχυρή υποστήριξη για θερμική διαχείριση εξοπλισμού υψηλού-τελικού.

Εάν χρειάζεστε περισσότερες τεχνικές πληροφορίες ή δείγμα υποστήριξης, μη διστάσετε να επικοινωνήσετε με την επαγγελματική ομάδα της Awind. Θα σας παρέχουμε εξατομικευμένες και εξαιρετικά αξιόπιστες θερμικές λύσεις.
