Υγρό ψυκτικό πιάτο νέας ενέργειας μπαταρίας
Στο σύστημα μπαταρίας ισχύος, η νέα ενεργειακή μπαταρία λειτουργεί και παράγει θερμότητα και η θερμότητα μεταφέρεται μέσω της επαφής μεταξύ της μπαταρίας και της επιφάνειας της συσκευής αλουμινίου σε σχήμα πλάκας και τελικά αφαιρείται από το ψυκτικό υγρό που διέρχεται από το εσωτερικό κανάλι ροής της συσκευής. Αυτή η συσκευή αλουμινίου τύπου πλάκας είναι μια υγρόψυκτη πλάκα.
Γενικές απαιτήσεις για πλάκες υγρής ψύξης
* Μεγάλη ισχύς απαγωγής θερμότητας. Η θερμότητα που παράγεται κατά τη διαδικασία εργασίας της νέας μπαταρίας ενέργειας ενέργειας μπορεί να εξαχθεί εγκαίρως για να αποφευχθεί η εμφάνιση υπερβολικής αύξησης της θερμοκρασίας.
* Υψηλή αξιοπιστία. Η εργασία σε περιβάλλον οδικών οχημάτων, κραδασμοί, κραδασμοί, εναλλασσόμενο περιβάλλον υψηλής και χαμηλής θερμοκρασίας, είναι σχετικά σκληρές συνθήκες εργασίας για τα περισσότερα προϊόντα και η τάση της μπαταρίας είναι συχνά εκατοντάδες βολτ, επομένως η διαρροή ψυκτικού υγρού είναι σοβαρό πρόβλημα, ακόμη και αν χρησιμοποιείτε Ψυκτικό με καλή απόδοση μόνωσης, αλλά αφού συναντήσετε εξωτερικές ακαθαρσίες, η απόδοση μόνωσης θα μειωθεί αμέσως, επομένως, η αξιοπιστία της στεγανοποίησης πλάκας με κρύο νερό είναι πολύ σημαντική.
* Ακριβής σχεδιασμός απαγωγής θερμότητας. Για να αποφύγετε την υπερβολική διαφορά θερμοκρασίας στο σύστημα. Αυτό οφείλεται στις απαιτήσεις απόδοσης της ίδιας της μπαταρίας λιθίου. Η απόδοση και η γήρανση της μπαταρίας σχετίζονται στενά με τη θερμοκρασία λειτουργίας.
* Αυστηρές απαιτήσεις για το βάρος της ψυχρής πλάκας, το οποίο προέρχεται από την επιδίωξη της ενεργειακής πυκνότητας στο σύστημα μπαταρίας ισχύος. Το σύστημα ψύξης που μειώνει σοβαρά την ενεργειακή πυκνότητα του συστήματος είναι απλώς απαράδεκτο τόσο για τους πελάτες όσο και για τους σχεδιαστές.
Υγρόψυκτος τύπος πλάκας:
Οι τύποι υγρόψυκτων πλακών περιλαμβάνουν κυρίως: Αλουμίνιο με κενό Brazing Coldplate, Triction Stir-welding Water-cooling Plate (FSW Coldplate), Exposed Tube Water-cooling Plate (Exposed Tube) Coldplate) και άλλες μεθόδους υγρής ψύξης. Τα αντίστοιχα πλεονεκτήματα και μειονεκτήματα τους, ανατρέξτε στον παρακάτω πίνακα.
| Τύπος | χαρακτηριστικό | Μειονέκτημα | φωτογραφία |
| Ψυχρή πλάκα συγκόλλησης με κενό |
Πιο ευέλικτη δομή σχεδίασης Καλύτερη απόδοση (πηγή θερμότητας διπλής όψης), Υψηλή αξιοπιστία
|
Υψηλές απαιτήσεις για συγκόλληση Υψηλό κόστος |
|
| Ψυχρή πλάκα συγκόλλησης με ανάδευση τριβής |
Ευέλικτη δομή σχεδίασης, Καλή απόδοση Υψηλή αξιοπιστία |
Υψηλό κόστος |
|

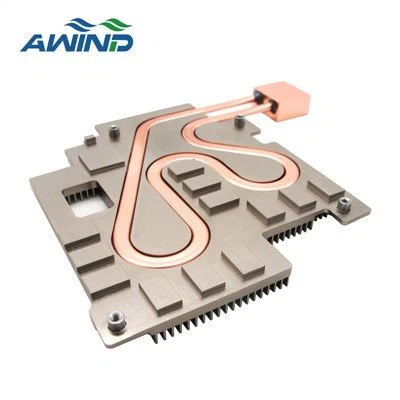

| Εκτεθειμένη κρύα πλάκα χαλκού σωλήνα |
Υψηλή απόδοση απαγωγής θερμότητας, Μικρή θερμική αντίσταση, Αντοχή στη διάβρωση |
Το κόστος είναι ελαφρώς υψηλότερο, Η ακτίνα κάμψης του χαλκοσωλήνα έχει μεγάλη επιρροή |
|
Παράδειγμα υγρού ψυχρού πιάτου
Παράδειγμα 1:Έμφαση στη θερμική απόδοση. Η δομή του πτερυγίου χρησιμοποιείται στη διαδρομή του ρευστού για να αυξήσει την περιοχή επαφής με το ψυκτικό υγρό, βελτιώνοντας έτσι τη θερμική αγωγιμότητα. Τα προϊόντα διαθέτουν κατασκευή με συγκόλληση κενού και μπορούν να προσαρμοστούν.
Παράδειγμα 2:Έμφαση στη χαμηλή πτώση πίεσης. Η πλάκα υγρής ψύξης χρησιμοποιεί ειδικά κατασκευασμένα μικροκανάλια αλεσμένου CNC για να σχηματίσει κανάλια ρευστού στην κάτω πλάκα. Σε συνθήκες χαμηλής πτώσης πίεσης, έχει εξαιρετική απόδοση απαγωγής θερμότητας, η οποία μειώνει το κόστος του συστήματος κυκλοφορίας υγρού.
Παράδειγμα 3,δίνοντας έμφαση στη δομική μορφή της ενσωμάτωσης αγωγών. Οι σωλήνες είναι ενσωματωμένοι στην πλάκα βάσης για να σχηματίσουν μια μηχανικά ισχυρή ψυχρή πλάκα. Οι κρύες υγρές πλάκες επιφανειακής επέκτασης χρησιμοποιούν παχύτερο και πυκνότερο σωλήνα για να αυξήσουν την περιοχή, αυξάνοντας έτσι την επιφάνεια σε επαφή με το ψυκτικό υγρό, βελτιώνοντας έτσι τη θερμική αγωγιμότητα.
